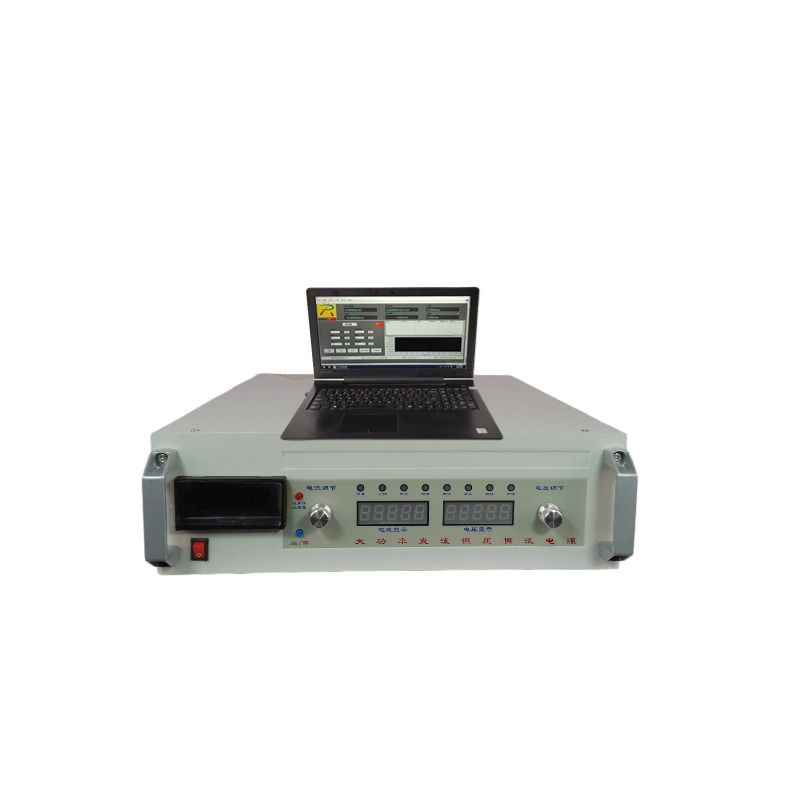

FT-701-100A電炭制品電阻率測試儀
發布時間： 2026-04-14 15:27:54 點擊： 1439
刷體/電刷/碳刷聯接電阻/電阻率測試儀
FT-701-100A電炭制品電阻率測試儀
參考標準Reference standards
JBT?8133.2-2013?電炭制品物理化學性能試驗方法 2部分 電阻率
JB/T 8133.5-2013 電炭制品物理化學性能試驗方法 5部分:刷體與軟接線聯接處的聯接電阻
適用范圍Scope of application
本標準適用于電刷及其他電炭制品電阻率的測定.
功能描述Functional description
直流恒流源輸出系統結合集成電路芯片控制，液晶顯示屏幕，直讀電阻，電壓降，電阻率；參數和功能設定通過薄膜面板實現，提供USB、232通訊接口；可以連接打印機、電腦和外接控制單元，選配PC軟件可以獲得過程數據，測試報表處理、存儲和數據分析產品研發和質量管控.在PC軟件下可以獲得電流、電阻率、電阻和電壓降變化曲線及數據模型，為產品質量建立數據庫.測試探針為鎢針材質，電阻率夾具A:間距偏差為1% 試樣尺寸10*10*64mm，探針間距為25mm；4*8*32mm探針間距為16mm;
聯接電阻夾具B:兩電壓觸針在距電刷5mm的軟接線上和電刷部位上
參數資料Technical data
|
測量項目/型號規格 |
FT-701-100A |
|
1.測試電流（選購） |
0-100A；分辨率0.01A |
|
2.測試電壓 |
0-32V；分辨率0.01V |
|
3.電壓降范圍 |
0-1999.99mV 分辨率0.01mV |
|
4.測試時間 |
測試時間999.9s任意設定999.9S |
|
5.電阻 |
0.1μΩ—2KΩ.分辨率0.1μΩ |
|
6.電阻率 |
0.1μΩ.m—2KΩ.m |
|
7.電流密度 |
測試電流分布密度 |
|
8.上下限設置 |
設置上下限范圍，報警功能 |
|
9.統計功能 |
統計計數：0-99999 |
|
10.設備管理 |
儀器管理權限設定功能 |
|
11.數據管理 |
數據查詢功能 |
|
12.電源輸入 |
AC220V+10%.50Hz |
|
13.環境要求 |
儀器使用環境要求：工作溫度：10℃－30℃，濕度：≤65%RH |
|
14.電阻率夾具A |
試樣尺寸10*10*64mm，探針間距為25mm；4*8*32mm探針間距為16mm 適用于JBT?8133.2-2013電阻率測量（配有銅網接觸極） |
|
15.外部單元 |
提供USB;232接口；選購：PC軟件，電腦，打印機及其他控制單元 |
|
16.選購：聯接電阻夾具B |
兩電壓觸針在距電刷5mm的軟接線上和電刷部位上； 適用于JB/T 8133.5-2013 刷體與軟接線聯接處的聯接電阻測試 |
標準配置外訂購明細
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
701-CSX |
測試線 |
套 |
1 |
|
|
2 |
701-100A |
0.2級分流器 |
個 |
1 |
|
|
3 |
701-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
4 |
701-RJ |
分析軟件 |
套 |
1 |
|
|
5 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
6 |
701-ZJ |
樣品治具 |
套 |
1 |
定制 |
|
|
701-YB |
延保服務 |
年 |
1-3 |
|
