LX-9830G 恒流恒壓電壓降檢測儀
發布時間： 2024-12-11 10:32:21 點擊： 5248
LX-9830G 恒流恒壓電壓降檢測儀詳情介紹
LX-9830G constant current constant voltage drop detector
描述Description：
直流恒流源，電流可測試到1000A；數顯壓降，電流，電壓；可測試新能源汽車零部件，也適用于其他需要使用大電流負載測量的新材料；可用于測量開關觸點、繼電器、開關、線材線束、壓接線端子、連接器等相關產品之電壓降.
參照標準standard：
QC/T 730-2005 ;ISO 6722：2002 GB/T 2951—1997; GB/T 3048—1994 QC/T29106-2004; QC/T413-2002 ;QC/T413-2002; SAE/USCAR38 2009同時參照德國、法國、韓國、日本、等標準要求和測試規范.
參數資料 data
|
測量項目Measurement items |
規格/ Technical specifications |
分辨率Accuracy |
|
恒流源current DC |
Optional電流選購：100A---1000A；以100A遞增為一個機型，如：100A;200A.300A…可以做到1000A |
0.1A |
|
1. 電壓（開路） voltage(open circuit) |
DC 0-30V可調(其他規格可以定制) |
0.1V |
|
2. 電壓降范圍 voltage drop range |
0-999mV 分辨率resolution 0.01mV |
0.1mV |
|
4. 顯示方式/display |
電流、電壓、壓降采用四位半或三位半數顯表 current. voltage. voltage drop using four - bit or three - bit digital display |
|
|
5. 輸入電源input power |
AC220V+10%.50Hz 或;380v |
|
|
6. 操作界面interface |
中英文合一面板Chinese and English one panel |
|
|
7.誤差machine errors |
200A以下≤3%；300A-500A≤6%;600A以上≤8% |
|
|
9.校準分流器（選購）Calibration shunt (choose to buy) |
選購：0.2級標準分流器75mV校準儀器，規格：依據購買電流而定 Buy: 0.2 standard shunt 75mV calibration equipment, specifications: depending on the purchase of current |
|
|
12.環境要求Environmental requirements |
儀器使用環境要求Environmental requirements：工作溫度：10℃－30℃，濕度：≤65%RH |
|

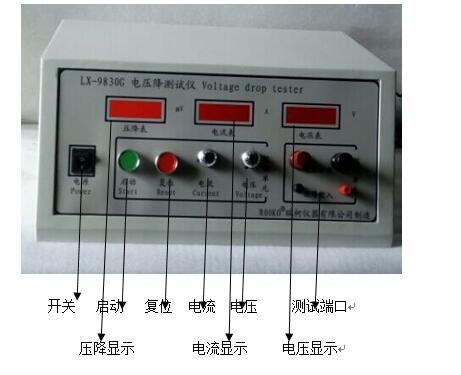

整機示意圖

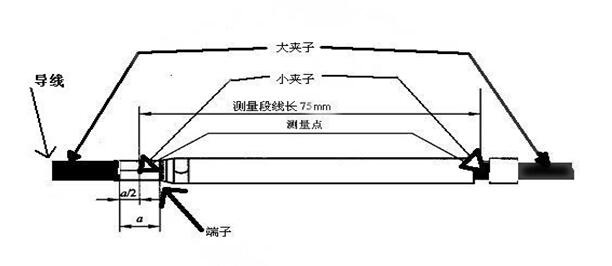

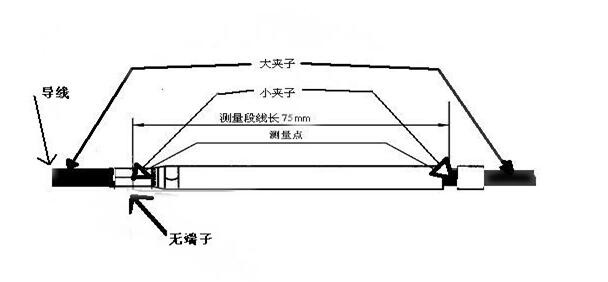

如上示兩圖中，圖1導線首端帶有端子，測量75mm長帶端子導線的兩端壓降，記錄數據備用；圖2中導線不帶端子，直接測量75mm長導線的兩端壓降，記錄數據；，用圖1中測得的壓降減去圖2中測得的壓降即為被測端子的壓降。

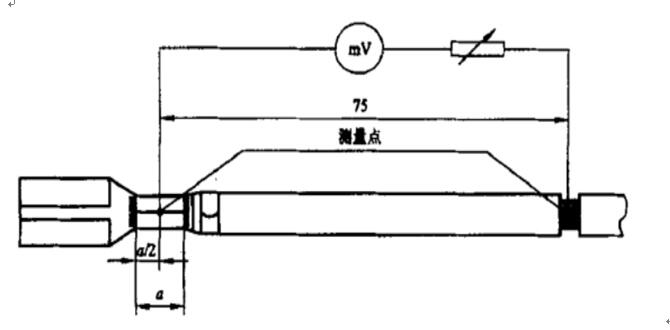

線束電壓降測試方法及步驟接線如圖2所示.
1. 接通電源，開機
2. 設置好測試條件.
3. 將被測樣品固定于測試連接線上.
4. .啟動測試
5. 獲得測試數據.
優點描述：
1. PC軟件運行
2. 薄膜按鍵操控
3. 量程大電流
4. 精度測量
5. 多功能并存-電阻、壓降、溫升.
6. 穩定性，重復性
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
