FT-100F粉末自動壓實密度儀
發布時間： 2024-12-02 09:34:04 點擊： 14391
FT-100F粉末自動壓實密度儀 詳情介紹
FT-100FPowder automatic compaction density testing (updated version)
原理: Principle:
在外力的壓縮過程中，隨著粉末的移動和變形，較大的空隙被填充，顆粒間接觸面積，使原子間產生吸引力且顆粒間的機械楔合作用加強，從而形成具有密度和強度的壓坯.
應用說明：
1. 鋰離子動力電池在制作過程中，壓實密度對電池性能有較大的影響。
2. 壓實密度與片比容量，效率，內阻，以及電池循-環性能有密切的關系。
2.壓實密度對電池設計很重要，壓實密度越大，電池的容量就能做的越高，所以壓實密度也被看做材料能量密度的參考指標之一.
3.壓實密度不光和顆粒的大小、密度有關系，還和粒子的級配有關系，壓實密度大的都有好的粒子正態分布。在工藝條件條件下，壓實密度越大，電池的容量越高。
適用范圍：Scope of application
1.參照標準：GBT 24533-2009 鋰離子電池石墨類負極材料，附錄L:粉末壓實密度的測試方法，
2. GB∕T 24533-2019 鋰離子電池石墨類負極材料
3..也可以用于具有類似特性之粉末和顆粒壓實密度之測定.
定義：Definition
計算公式：壓實密度=面密度/材料的厚度
在鋰離子電池設計過程中，壓實密度=面密度/(極片碾壓后的厚度—集流體厚度) ，單位：g/cm3
壓實密度分為：負極壓實密度Anode density（或稱為陽極壓實密度）和正極壓實密度Cathode density（或稱為陰極壓實密度）。
功能描述：Function description:
1. 液壓或伺服電機恒壓加壓測量系統.
2. 7寸觸摸屏+PC軟件（過程分析）.
3. 荷重單元控制系統能采集應力變化數據.
4. 可設置壓力、時間數據.
5. 位移傳感器直讀—數顯樣品壓縮高度變化.
6. 兩種測量模式：一般材料模式、彈性材料測量模式.

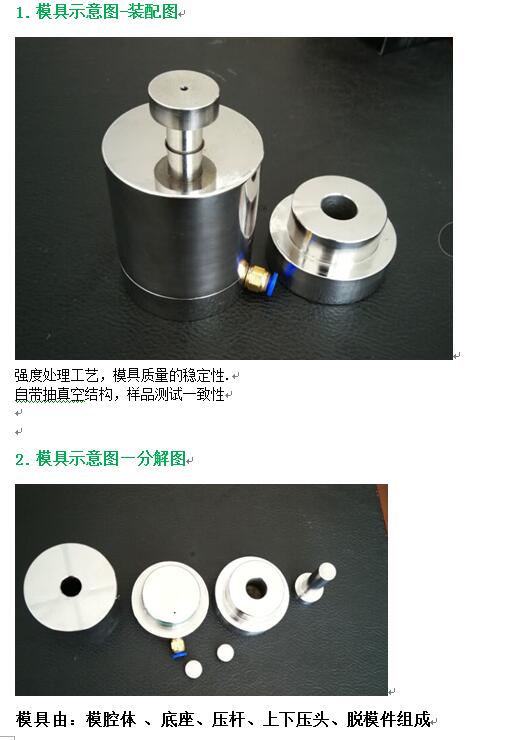

7. 可抽真空模具
8. PC軟件可以獲得應力、粉體密度、時間、粉體屈服強度關系；過程數據的分析和曲線圖譜.
9. 建立數據模型.
10. 中英文兩種語言版本.
參數資料parameter
|
測試項目 |
FT-100F |
FT-100H |
|
|
1.主壓力 （選購） |
5噸；10噸； 20噸 |
2噸; 3噸; 5噸 |
|
|
2.位移測量 |
位移傳感器系統,分辨率0.001mm |
||
|
3.位移行程 |
0-20mm |
||
|
4. 控制系統 |
液壓控制系統 |
伺服動力系統 |
|
|
5.顯示方式 |
7寸觸摸屏+PC軟件 |
||
|
6. 模具（選配） |
A.標配內徑：13mm； B.選購內徑12.8mm；高：25mm；精度0.01mm |
||
|
7.脫模方式 |
自動 |
||
|
8.保護裝置 |
自動診斷、過載保護和急停控制 |
||
|
9.溫濕度范圍 |
常溫-50度；濕度：20%-98% |
||
|
10.時間設置 |
0-99.9S ；0.1S |
||
|
11.設備管理功能 |
權限設置及數據管理存儲 |
||
|
12.密度值 |
99.99999g/cm3 |
||
|
13.形變量 |
可測量彈性材料形變量0.01%----50% |
||
|
14.天平（選購） |
0.00001g，量程：120g |
||
|
15.位移速度 |
小于15mm/min；分辨率0.1mm/min |
||
|
16.使用環境要求 |
儀器使用環境要求：工作溫度：-10℃－40℃，濕度：≤65%RH |
||
|
17.電源 |
380v |
||
|
18. 整機誤差 |
不同樣品特性不同密度有所差異≤3% |
不同樣品特性不同密度有所差異≤1% |
|
|
19.選購項目 |
a.延保服務；b.計量服務；c.電腦和打印機 |
||
步驟及流程
1.將未裝樣品的模具放置工作平臺清零.
2.將稱重好的樣品裝入模腔，并抽真空處理.
3.設定參數：壓力，時間.樣品數據.
4.測試完成自動顯示數據.

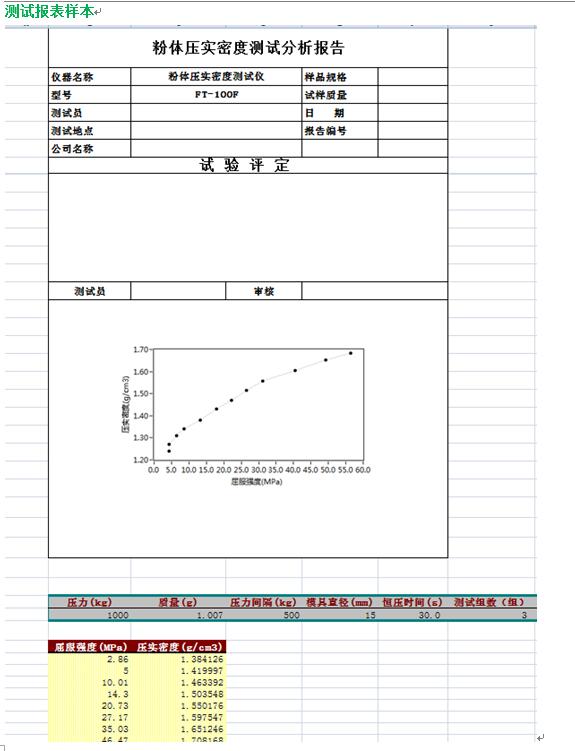

5.過程曲線，生成報表
優點描述：
1. 重復性
2. 自動運行.
3. 千分位的樣品變化高度數據采集
4. PC過程數據及圖譜分析.
5. 具有保護功能.
6.多個規格量程選購
部分客戶案例：
中科院廣州工業研究所 國家石墨烯產品質量監督檢驗中心
雞西市產品質量監督檢驗所 深圳國創新能源研究所
江西智鋰科技有限公司 江西正拓新能源科技有限公司
江西金鋰科技股份有限公司 江西贛鋒鋰業股份有限公司
金唐化學工業集團公司 江西艾德納米科技有限公司
湖南桑頓新能源有限公司 湖南瑞華新材料有限公司
中南鉆石股份有限公司 深圳市中金嶺南科技有限公司
上海宏豐能源科技有限公司 七臺河萬鋰泰電材料有限公司
東莞東陽光科研發有限公司 廣西埃赫曼康密勞化工有限公司
江蘇容匯通用鋰業股份有限公司 廣東邦普循環科技有限公司
|
湖北中興新先進材料有限公司 威海南海新能源材料有限公司 貝特瑞（天津）納米材料制造有限公司 |

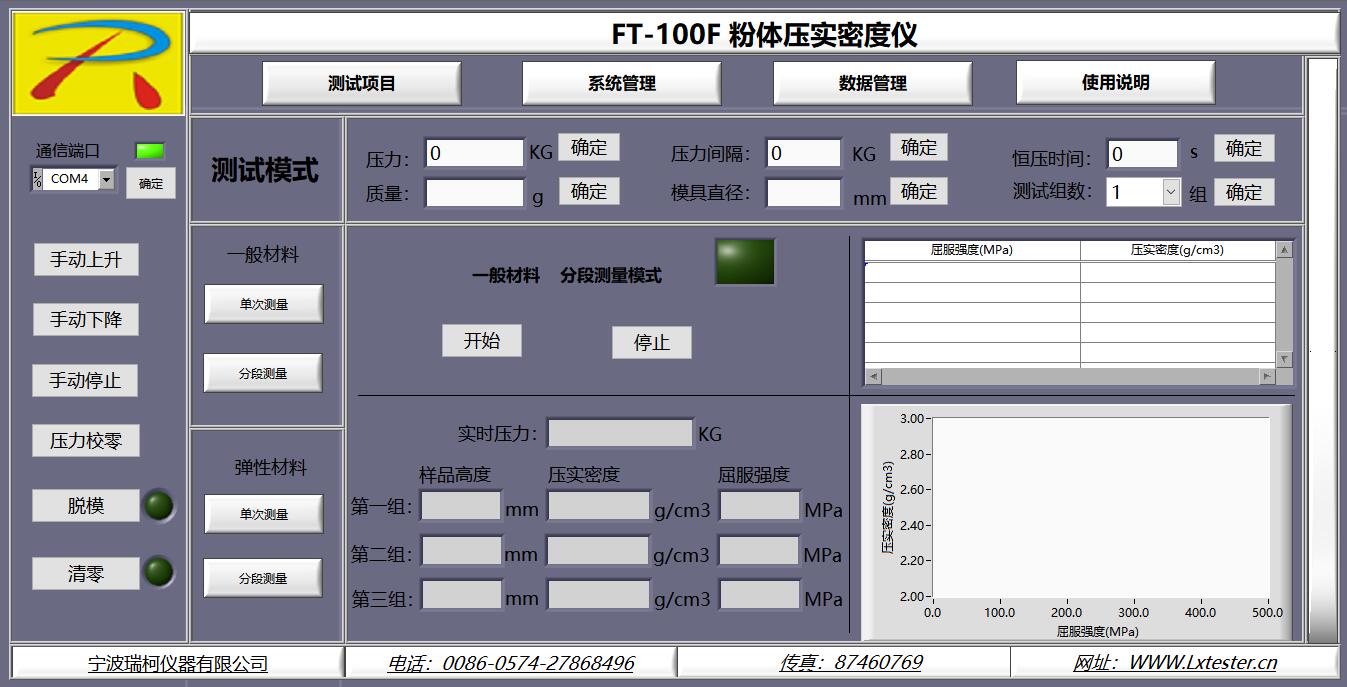

軟件操作界面圖

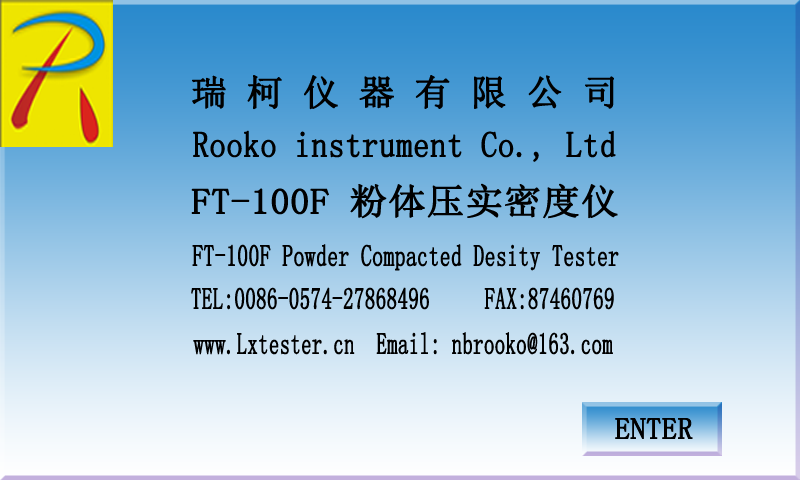

觸摸屏操作界面
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
粉體行業本機常用配套方案：
1. 粉體行業常用儀器方案：
水分儀，松裝密度儀，休止角測試儀，粉體流動性測試儀 ，篩分粒度儀，振實密度儀 ，靜電荷測試儀，體積密度儀.
粉體綜合分析解決方案：
FT-3400粉體流動行為分析儀（靜態力學，剪切法）
FT-7100粉體流動測試儀（動態力學，轉鼓法或旋轉圓筒法）
FT-3900粉末屈服強度分析儀（單軸壓縮法）
FT-3500粉體壓縮強度測試儀（可壓性，壓縮方程）
FT-2000顆粒和粉末特性分析儀系列(傳統方法)
FT-301系列粉末電阻率測試系統（電性能）
---解決粉體表征：
流與不流分析 ；粒度；水分；體積分析；電導性、靜電電荷分析.
----我們一直在做：
研發、生產、銷售、租賃、實驗室樣品分析及后延擴展服務.
