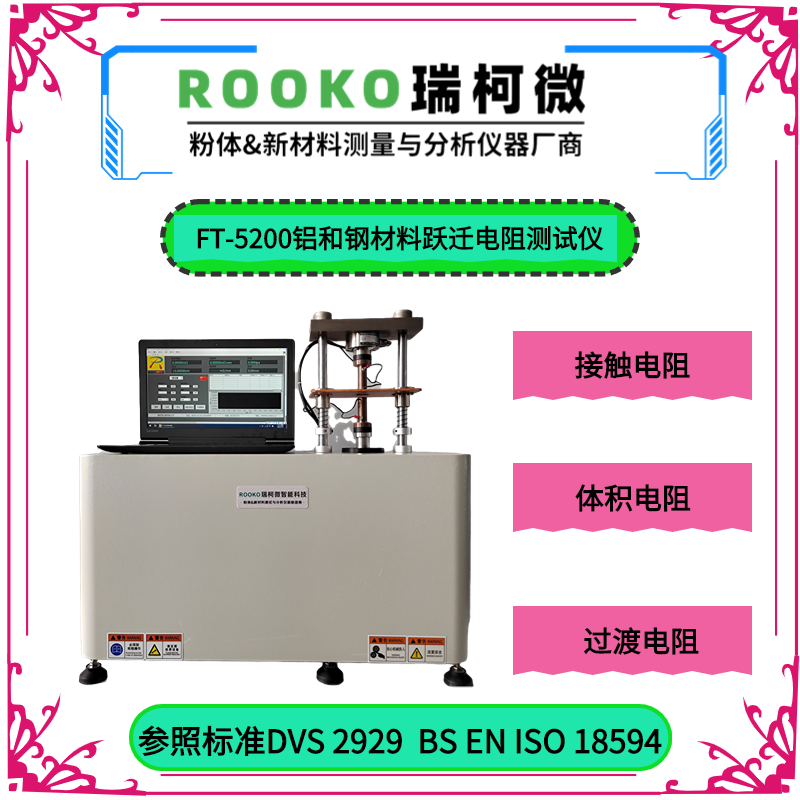

FT-5200鋁和鋼材料躍遷（過渡）電阻測試儀
發布時間： 2026-04-14 15:59:31 點擊： 2695
FT-5200鋁和鋼材料躍遷（過渡）電阻測試儀
一.參照標準：
BS EN ISO 18594-2007 電阻點焊、凸焊和縫隙焊接.測定鋁和鋼材料躍遷（過渡）電阻的方法.
BS EN ISO 18594-2007 Resistance spot-, projection- and seam-welding — Method for determining the transition resistance on aluminium and steel material.
DVS 2929-1-2014 電阻焊 - 測量過渡電阻鋁材料，DVS 2929 Resistance Welding - Measurement Of The Transition Resistance On Aluminium Materials
二、適用范圍Scope of application：
用于單板或兩個重疊的鋁或鋼有或沒有表面處理，有或沒有表面涂層，的過渡電阻測量.

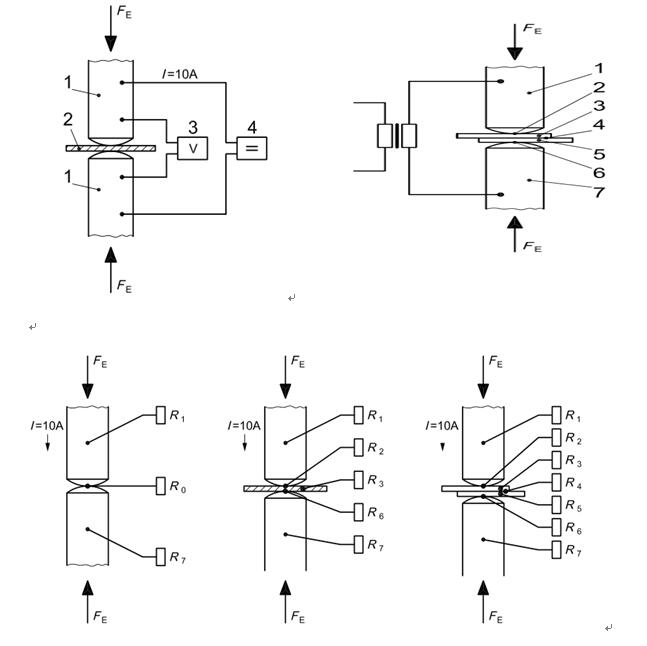

三.名詞含義及定義
a.接觸電阻：指兩個物體之間的接觸區域的電特性，它們相對并限制了穩定電流的通過電極/電極，電極/片和片/片之間的接觸.
b.體積電阻：指電導體的歐姆電阻；
c.總電阻：指在兩電極之間測量的電阻（包括體電阻和接觸電阻）；
d.設置電阻：指在沒有金屬片之間的兩電極之間的電阻；兩個電極直接接觸.
e.過渡電阻：指總電阻減去設置電阻；
四.功能概述：
測試電流10A，步進電機動力系統，參照標準設計， PC軟件界面運行，四端法自動測量，可分析接觸電阻，過渡電阻，體積電阻，總電阻等，為電阻點焊、凸焊和縫隙焊接.測定鋁和鋼材料躍遷（過渡）電阻的具備儀器，一體式結構布局.操作方便.
五.參數資料
|
測試項目 |
技術指標 |
|
1.電阻resistance |
10-8～2×105Ω |
|
2.電阻率范圍Resistivity |
10-8～2×105Ω-cm |
|
3.電導率Conductivity |
5 ×10-5～108s/cm |
|
4.測試電流范圍 current |
0-10A，可測到100uA |
|
5.測量電壓量程 Voltage |
0-2v；分辨率0.1uv ；精度0.1% |
|
6.電流精度Current |
±0.1% |
|
7.電阻精度Resistance Accuracy |
≤0.3%標準電阻；分辨率0.01μΩ |
|
8.PC軟件界面 |
電阻平均值，標準偏差，變異系數、電阻率、電導率值、溫度、壓強值、單位自動換算、橫截面、高度、曲線圖譜、報表等. |
|
9. 電極直徑選配： |
a. 鋁材使用：直徑20 mm，半徑橫截面150 mm to 300 mm a b. 鋼材使用：直徑16 mm ，半徑橫截面40 mm to 50 mm |
|
10.溫濕度范圍
|
常溫-50度；濕度：20%-98% |
|
11.恒壓時間 |
0-99.9S |
|
12.標配標準件 |
a.標準校準電阻1個 |
|
13.測試方式 |
a.四端測量法 b.自動測量 |
|
14.壓力 |
1000kg（10KN） ± 5 % |
|
15.電極軸偏差： |
電極軸的偏心距不應超過0.1 mm |
|
16.樣品接觸電極位置 |
引入電流和樣品接觸電極之間的距離應大于15 mm |
|
17.加壓方式Pressurized way |
自動 |
|
18.脫模方式Stripping mode |
自動 |
|
19.電極材質Electrode |
CuCrZr（鉻鋯銅） |
|
20.工作電源power supply |
輸入: AC 220V±10% ,50Hz 功 耗：<60W |
|
21. 主機外形尺寸dimensions |
約：H700mm*L650mm*D300mm |
|
22.凈重量 |
約45kg |
|
23. 標配外選購Others buy |
a.電腦和打印機依據客戶要求配置； |
